في صناعات التعبئة والتغليف والطباعة والقطع بالقالب، يعد قالب التجريد مكونًا حاسمًا وأساسيًا لنظام قالب القطع. يعد "وجودها" أو غرضها أمرًا أساسيًا لعملية قطع فعالة ونظيفة.
وفيما يلي تفصيل لدورها ولماذا لا غنى عنها:
بعد أن تقطع شفرة القالب المادة (مثل الورق المقوى، والرغوة، والألواح اللاصقة، وما إلى ذلك)، غالبًا ما تظل القطع المقطوعة ومواد النفايات المحيطة (المصفوفة أو الهيكل العظمي) مثبتة بإحكام على شفرات القالب. تتمثل المهمة الأساسية للوحة التجريد في فصل مادة النفايات هذه عن شفرات القالب أثناء رفع القالب، مما يضمن بقاء الأجزاء الجيدة المقطوعة ("المنتج") على سرير الضغط أو يتم إخراجها بشكل نظيف.
(1) يمنع رفع المواد: بدون لوحة التجريد، فإن ورقة النفايات سوف تلتصق بالقالب وترتفع معها، مما يسبب سوء المحاذاة، والقطع المزدوج، وتوقف الإنتاج.
(2) يضمن التجريد النظيف: فهو يطبق قوة متساوية ومتحكم فيها لدفع مواد النفايات بعيدًا عن الشفرات، مما يؤدي إلى فصل نظيف. يعد هذا أمرًا بالغ الأهمية بشكل خاص للتصميمات المعقدة أو المواد اللزجة (مثل المواد اللاصقة أو الرغوة).
(3) يحمي المادة: فهو يحافظ على المادة مسطحة أثناء عملية القطع، مما يمنع التجاعيد أو التحول، مما يضمن قطعًا دقيقًا.
قالب التجريد عبارة عن صفيحة قوية (غالبًا ما تكون مصنوعة من الأكريليك أو الخشب الرقائقي أو المعدن) توضع حول شفرات القالب.
يتحرك بشكل مستقل.
ضربة سفلية: ينزل الموت. تلامس أداة الإزالة المادة أولًا، ثم تثبتها بشكل مسطح قبل قطع الشفرات.
الشوط العلوي: أثناء رفع القالب، تقوم النوابض أو آليات القاذف بدفع أداة التجريد إلى الأسفل بالنسبة لكتلة القالب. تعمل هذه الحركة على دفع النفايات بعيدًا عن الشفرات، تاركة إياها خلفها.

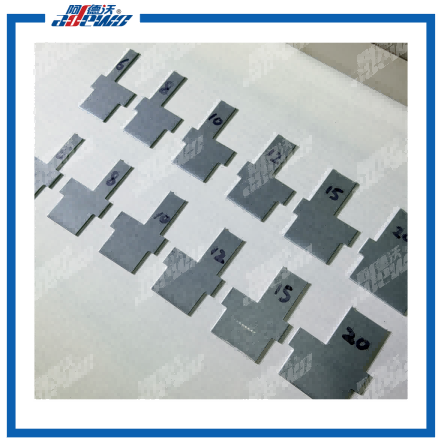

العينات:
فيديو العمل:
(2) الانحناء التلقائي

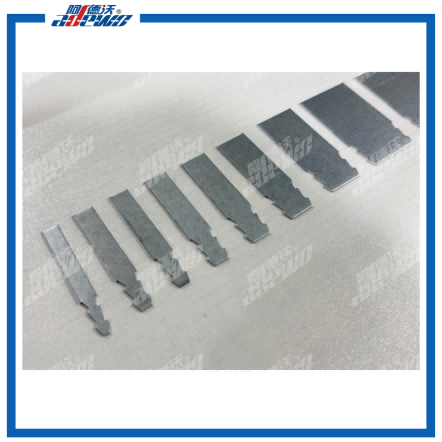

العينات:
فيديو العمل:
باختصار، وجود لوحة المتعرية ليس أمرًا اختياريًا؛ إنه جزء حيوي من القالب الذي يضمن الموثوقية والدقة والسرعة في عملية قطع القالب عن طريق إزالة النفايات ميكانيكيًا بعد كل قطع.
