ما هو الجسر في صنع القوالب؟
في تصنيع لوحة القالب المقطوعة بالليزر، بعد قطع لوحة القالب، يجب أن يظل الهيكل بأكمله متصلاً ويحافظ على القوة الكافية للتجميع والإنتاج.
يتم استدعاء نقاط الاتصال بين الأقسام المختلفة للوحة القالبكوبري.
يساعد الجسر المصمم بشكل صحيح في الحفاظ على الاستقرار العام للوحة القالب ويضمن بقاء قواعد القطع وقواعد التجعيد في مواضعها الصحيحة أثناء التشغيل.
الوظائف الرئيسية للجسور في القاعدة الفولاذية تموت
1. الحفاظ على قوة ونزاهة لوحة القالب
أثناء القطع بالليزر للوحة القالب، يتم إنشاء العديد من خطوط القطع والفتحات.
بدون تصميم الجسر المناسب، قد تنفصل لوحة القالب إلى أقسام مختلفة، مما يجعل التجميع والتعامل صعبًا.
مساعدة الجسور:احتفظ بلوحة القالب كهيكل واحد كامل
2. احتفظ بقواعد الفولاذ في الموضع الصحيح
تساعد الجسور أيضًا في الحفاظ على وضعية:
قواعد القطع
قواعد التجعيد
وهذا يمنع القواعد من التحرك بسبب القوى الخارجية أثناء عمليات تجميع القالب وقطع القالب.
أنواع الجسور حسب العرض
عادةً ما يتم تحديد عرض الجسر وفقًا لتطبيق القالب ومواد القطع.
①جسر كبير
العرض: 6-10 ملم
تستخدم الجسور الكبيرة عادة من أجل:
②جسر متوسط
العرض: 2-5 ملم
تستخدم الجسور المتوسطة بشكل شائع من أجل:
③جسر صغير
العرض: أقل من 2 ملم
تستخدم الجسور الصغيرة في:
خطوط القطع/التجعيد القصيرة
كيف يتم صنع الجسور في صناعة القوالب؟
بعد فهم أهمية الجسور، قد يتساءل العديد من صانعي القوالب:
ما هي المعدات التي يمكن استخدامها لصنع الجسور في القاعدة الفولاذية؟
تقليديا، تم صنع الجسور بواسطة آلة الجسر اليدوية (آلة الحز اليدوية).
ومع ذلك، مع تطور تكنولوجيا الأتمتة، يمكن لآلات ثني القواعد الأوتوماتيكية الحديثة إكمال معالجة الجسور بشكل أكثر كفاءة ودقة.
هناك ثلاث طرق شائعة لصنع الجسور:
تعد آلة الجسر اليدوية إحدى الأدوات التقليدية المستخدمة في صناعة القوالب.
يقوم المشغل يدويًا بوضع القاعدة الفولاذية ويضغط على أداة الجسر لإنشاء الاتصال المطلوب.
المزايا:
✔ انخفاض تكلفة الاستثمار
✔ مناسبة لمعالجة الجسور العرضية
القيود:
ومع ذلك، يعتمد صنع الجسور يدويًا بشكل كبير على خبرة المشغل.
تشمل التحديات ما يلي:
إنها مناسبة أكثر للإنتاج بكميات صغيرة أو لتطبيقات القالب البسيطة.

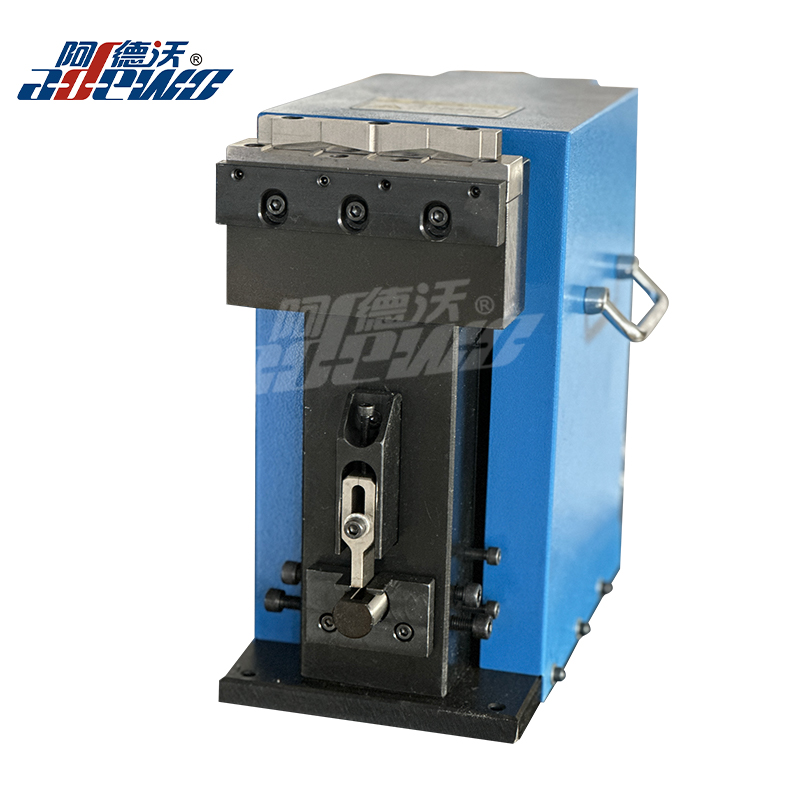

تستخدم آلة الجسور الهوائية الهواء المضغوط لإنشاء الجسور على القواعد الفولاذية.
بالمقارنة مع الأدوات اليدوية، فهي توفر معالجة أقوى وأكثر استقرارًا.
المزايا:
✔ضغط أكثر اتساقا
✔ تقليل جهد المشغل
✔ مناسبة لمعالجة الجسر المتكررة
تُستخدم آلات الجسور الهوائية بشكل شائع في محلات تصنيع القوالب التي تتطلب كفاءة أعلى من المعالجة اليدوية.
القيود:

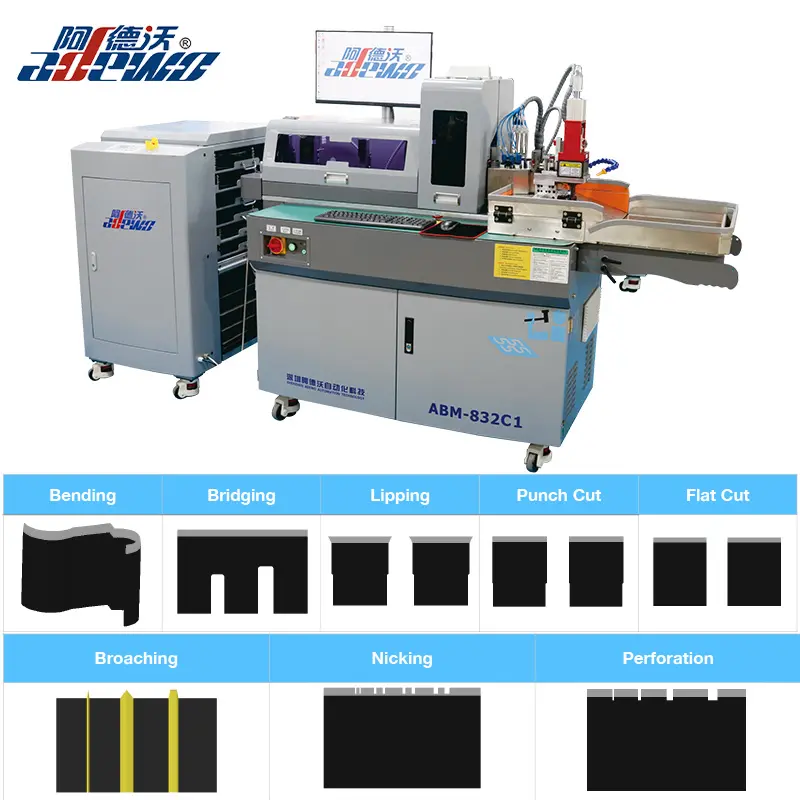

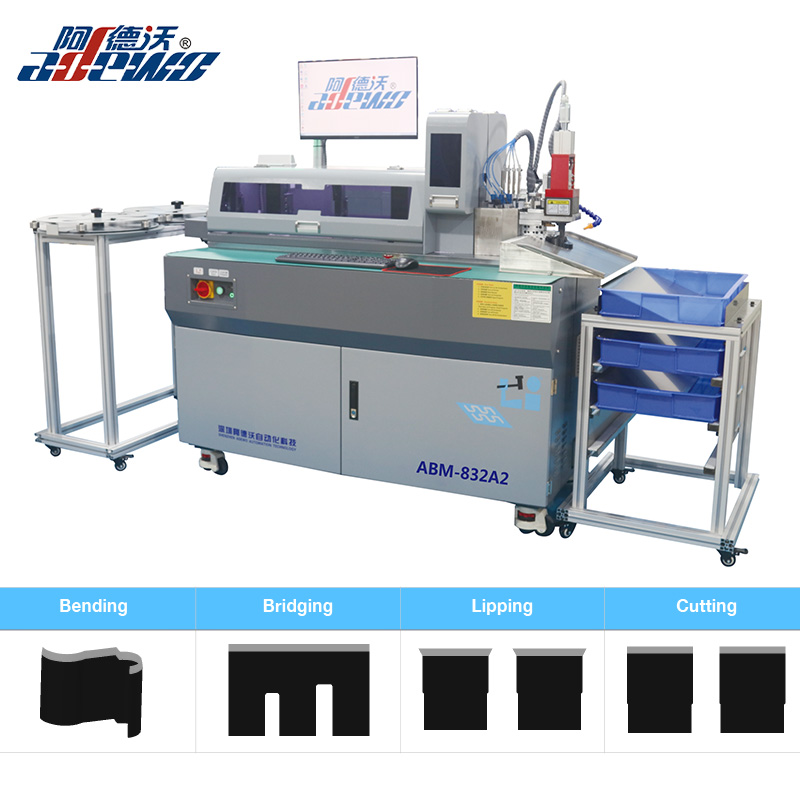

3. آلة ثني القواعد الأوتوماتيكية مع وظيفة الجسر
تعمل آلات ثني القواعد الأوتوماتيكية الحديثة على دمج معالجة الجسور في سير عمل الإنتاج التلقائي.
يمكن للآلة معالجة:
وظائف خاصة أخرى
وفقا لرسم القالب.
مزايا صنع الجسور باستخدام آلة ثني القواعد الأوتوماتيكية
1. دقة أعلى
تقوم الآلة تلقائيًا بمعالجة مواضع الجسر وفقًا لبيانات التصميم.
فوائد:
✔ موقع الجسر دقيق
✔حجم الجسر ثابت
✔ تحسين جودة القالب
2. كفاءة إنتاجية أعلى
بدلاً من التنقل بين أجهزة مختلفة، يمكن للمشغلين إكمال عمليات متعددة على جهاز واحد.
هذا يقلل:
3. وظائف متعددة في جهاز واحد
بالمقارنة مع آلات الجسور التقليدية، يمكن لآلات الثني الأوتوماتيكية الحديثة الجمع بين عمليات متعددة:
وهذا يوفر حلاً أكثر اكتمالاً لصنع القوالب الحديثة.
لماذا يختار المزيد من صانعي القوالب آلات ثني القواعد الأوتوماتيكية؟
نظرًا لأن تصميمات التغليف أصبحت أكثر تعقيدًا وتطلب العملاء تسليمًا أسرع، يحتاج صانعو القوالب إلى معدات يمكنها تحسين الكفاءة والجودة.
آلة ثني القواعد الأوتوماتيكية لا تصنع الجسور فحسب، بل توفر أيضًا حلاً كاملاً لمعالجة قواعد الفولاذ.
بالنسبة للشركات التي تتطلع إلى ترقية قدرتها على إنتاج القوالب، أصبحت الأتمتة خطوة مهمة نحو:
