في صناعات طباعة التغليف، وصناديق الورق، وصناديق الألوان، والقطع القالبي، تؤثر دقة وكفاءة القطع القالبي بشكل مباشر على جودة إنتاج القطع القالبي اللاحق. مع استمرار تزايد الطلب في السوق على منتجات التعبئة والتغليف الهيكلية صغيرة الحجم ومتعددة المواصفات والمعقدة، فإن الطريقة التقليدية التي تعتمد على العمل اليدوي لإكمال العمليات مثل الثني ووضع العلامات والقطع تواجه تدريجيًا مشاكل مثل الكفاءة المنخفضة وارتفاع تكاليف العمالة ودقة المعالجة غير المستقرة.
I. ما هو ABM-832B1؟

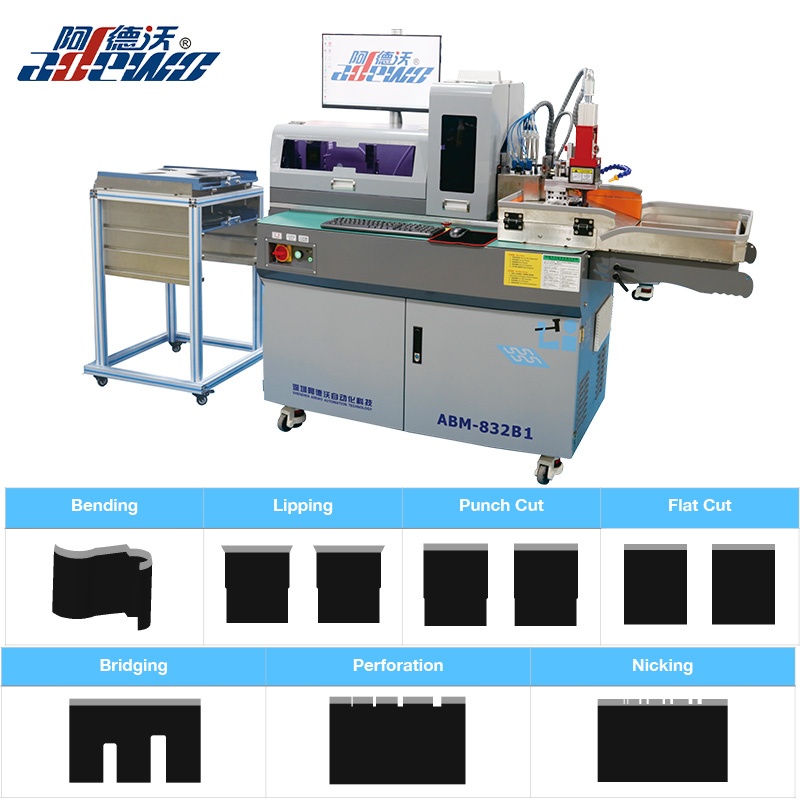

إن ABM-832B1 عبارة عن آلة ثني أوتوماتيكية متعددة الوظائف تم تطويرها لصناعة القطع بالقالب. يتم استخدامه بشكل أساسي للتغذية الأوتوماتيكية والثني ووضع العلامات والقطع والمعالجة ذات الصلة لمواد القالب وفقًا لوثائق التصميم.
بالمقارنة مع التشغيل اليدوي التقليدي، يمكن لهذه المعدات دمج عمليات القطع المتعددة في آلة واحدة، مما يقلل الأخطاء الناتجة عن القياس اليدوي المتكرر، تحديد المواقع، والمعالجة.
تدعم المعدات ارتفاعات الشفرات من 8 إلى 32 ملم ويمكنها استيعاب شفرات مختلفة السماكة، مثل 0.45 ملم و0.53 ملم و0.71 ملم و1.05 ملم. يمكن ضبط معلمات المعالجة عبر البرنامج لتلبية احتياجات المعالجة لمنتجات القطع المختلفة بشكل أفضل.
ثانيا. التكامل متعدد الوظائف: جهاز واحد يكمل إجراءات المعالجة المتعددة.
تشمل الوظائف الأساسية للمعدات ما يلي:
الانحناء والقطع والشفاه والقطع السلس (قطع القالب) والجسور والقطع المسطح والثقب / التثقيب (اختياري)

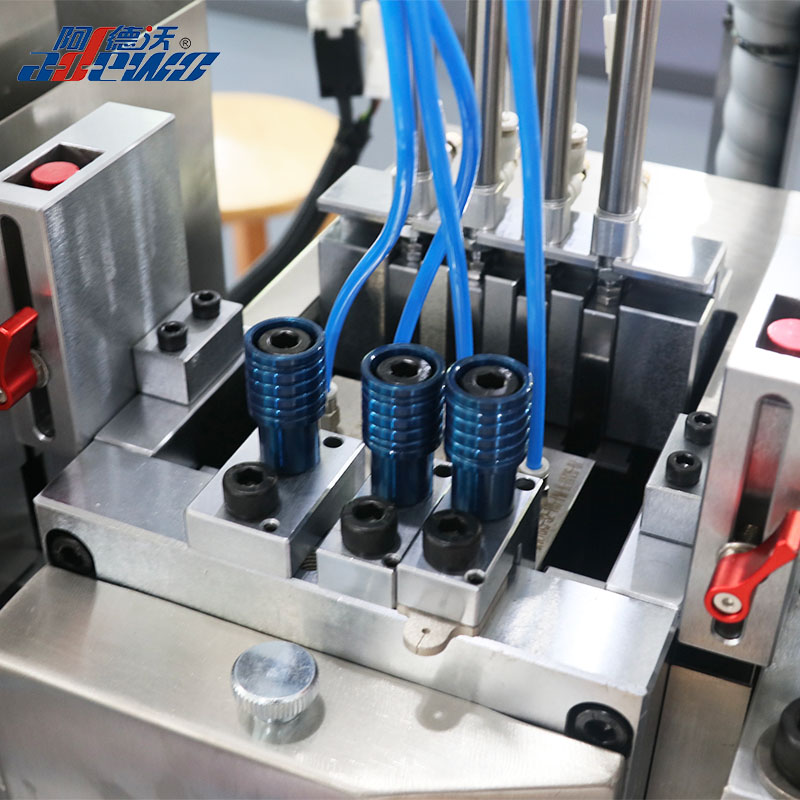

باستخدام مجموعة قوالب التثقيب متعددة الوظائف، يمكن اختيار طرق المعالجة المناسبة وفقًا لهياكل القالب المختلفة، مما يقلل من تغييرات العملية بين المعدات المختلفة. إن التصميم المتكامل لوظائف الثني والقص لا يعمل على تحسين كفاءة المعالجة فحسب، بل يقلل أيضًا من مخاطر السلامة أثناء التشغيل اليدوي.
ثالثا. تغذية عالية الدقة لتلبية احتياجات الآلات المعقدة للقطع بالقالب بالنسبة لإنتاج القطع بالقالب، تعد دقة التغذية عاملاً حاسمًا يؤثر على جودة المعالجة النهائية.

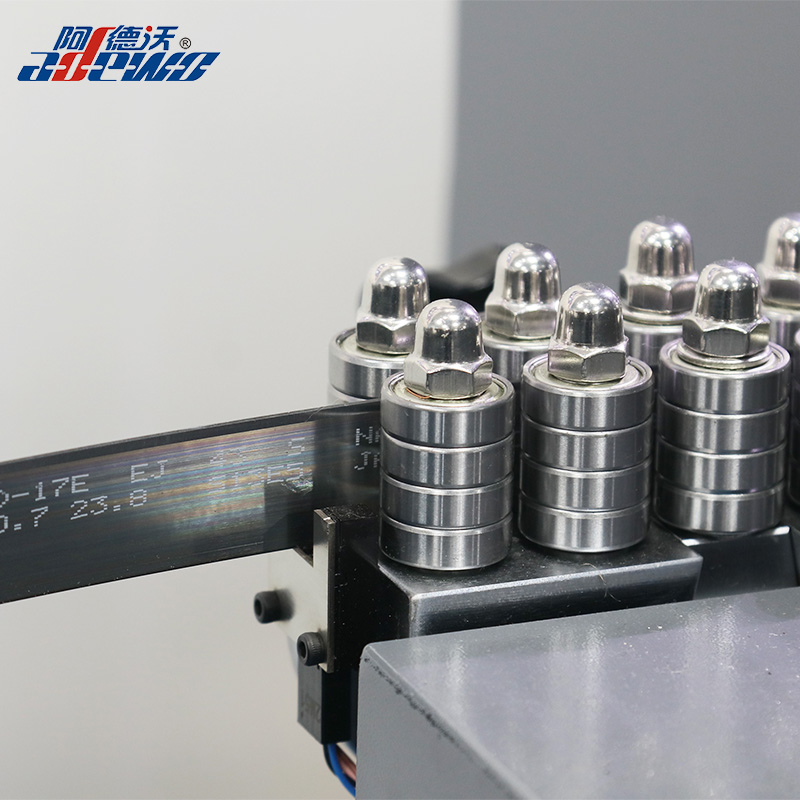

يستخدم ABM-832B1 نظام تغذية أوتوماتيكي بدقة تغذية تبلغ ±0.03 مم، وبُعد ثني أدنى يبلغ 1.5 مم في الأمام، وبُعد ثني أدنى يبلغ 1.0 مم في الخلف.
وفي الوقت نفسه، تدعم المعدات أحجامًا متعددة للنقاط، حيث يصل حجم النقطة الأصغر إلى 0.2 مم. يمكن ضبط عرض النقطة وعمقها عبر البرنامج. وهذا يعني أنه عند التعامل مع الخطوط المعقدة، والهياكل المعقدة، والأحجام المختلفة لقوالب القطع، يمكن التحكم في المعالجة من خلال المعلمات الرقمية، مما يقلل من انحرافات الأبعاد الناتجة عن التشغيل اليدوي. يعمل الدعم المباشر لملفات DXF وDWG على تبسيط عملية صنع قوالب القطع. ويعتمد إنتاج القطع الحديث بشكل متزايد على التصميم الرقمي.
يدعم ABM-832B1 تنسيقات ملفات DXF وDWG، مما يسمح بدمجه مع سير عمل تصميم القطع الشائعة.
ويمكن تلخيص سير العمل الأساسي على النحو التالي:
ملفات التصميم ← استيراد بيانات المعالجة ← إعدادات معلمات البرنامج ← التغذية التلقائية ← الثني/الوسم/القطع التلقائي ← المعالجة الكاملة للقطع بالقالب
يمكن لطرق المعالجة الرقمية أن تقلل من المهام المتكررة مثل القياس اليدوي التقليدي ووضع العلامات وتحديد المواقع، مما يسمح لقطع القوالب بالتحول تدريجيًا من العمليات اليدوية القائمة على الخبرة إلى الإنتاج الموحد والآلي.
V. قالب مستقل دالتصميم يجعل الصيانةأونانس واستبدالeن مoإعادة مريحة.

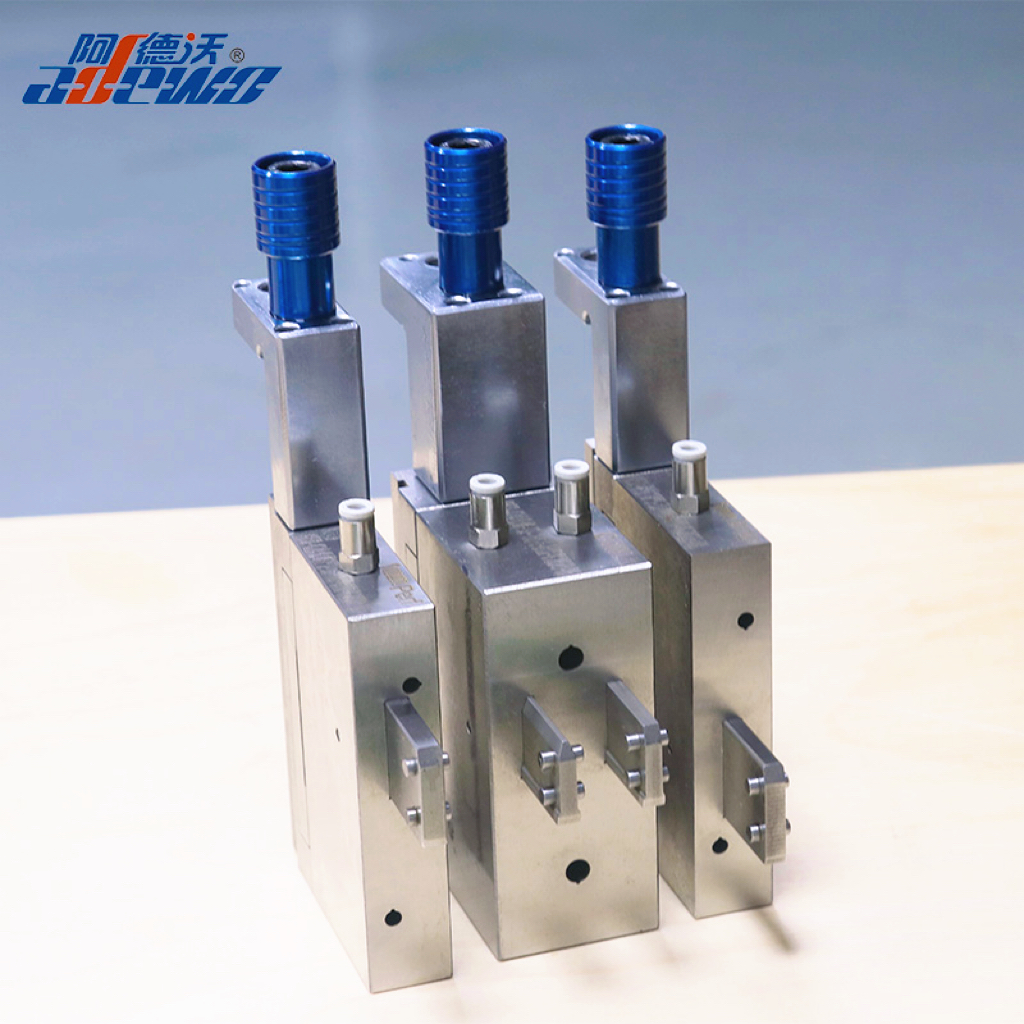

فيما يتعلق بهيكل المعدات، يعتمد ABM-832B1 تصميم قالب مستقل، ويمكن استبدال أدوات المعالجة المختلفة وفقًا لاحتياجات الإنتاج.

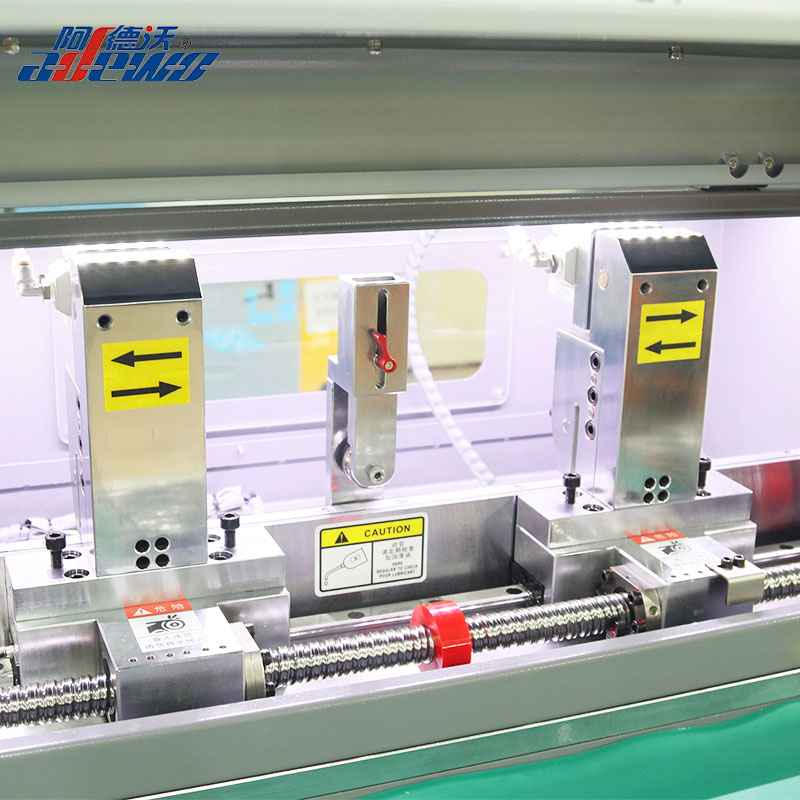

وفي الوقت نفسه، تم تجهيز المعدات بمحرك مؤازر Panasonic، ومع المشابك المزدوجة وهيكل التغذية المستمر لسكة التوجيه اللولبية، يمكنها تحقيق معالجة مستمرة أكثر استقرارًا.
بالنسبة لمصنعي قطع القوالب، فإن هيكل الأداة المستقلة لا يسهل الصيانة اليومية فحسب، بل يسمح أيضًا بالتعديل السريع لأدوات المعالجة وفقًا لمتطلبات المنتج المختلفة.
سادسا. تصميم مصغر، موازنة المنتجكفاءة الأيونات والفضاءاستخدام
بالنسبة لمصانع القطع وشركات التعبئة والتغليف الصغيرة والمتوسطة الحجم، تعد المساحة الأرضية التي تشغلها المعدات أيضًا عاملاً مهمًا يجب مراعاته عند الشراء.
الأبعاد الإجمالية لـ ABM-832B1 هي تقريبًا:
2600 × 750 × 1600 ملم (الطول × العرض × الارتفاع)
تزن الماكينة حوالي 480 كجم وتحافظ على تصميم مضغوط نسبيًا مع دمج وظائف المعالجة المتعددة، مما يمكن أن يساعد الشركات على تقليل المساحة المشغولة في الإنتاج.
بالنسبة للشركات التي تحتاج إلى تحسين قدراتها في القطع ضمن مساحة المصنع المحدودة، فإن هذا التصميم "المصغر + متعدد الوظائف" له قيمة عملية معينة. المعلمات الهامة: ارتفاع السكين 8-32
سمك الشفرة 1، 1.5، 2، 3 قرش
الحد الأدنى لنصف قطر الانحناء في الأمام هو 1.5، والحد الأدنى لنصف قطر الانحناء في الخلف هو 1.0، ودقة التغذية هي 0.03، وتسطيح الانحناء هو ±0.2.
الوظائف الأساسية: الثني، التجسير، التثقيب السلس، القطع المسطح، قطع المنقار، التنقيط. الملحقات الاختيارية: لكمة الأسنان واللكم.
| سمك القاعدة الاختيارية | 0.45،0.53،0.71،1.05 ملم |
| ارتفاع القاعدة المدعومة | 8-32 ملم |
| الجبهة دقيقة. حجم الانحناء | 1.5 ملم |
| العودة دقيقة. حجم الانحناء | 1.0 ملم |
| دقة التغذية | ± 0.03 مم |
| الانحناء التسطيح | 0.2 ملم |
| الوظائف الأساسية | الانحناء، الخدش، قطع القالب، الشفة، التجسير، القطع المسطح |
| وظائف اختيارية | ثقب، هول |
سابعا. أصبحت معدات القطع الأوتوماتيكية اتجاهًا مهمًا لرفع مستوى الكفاءة في الصناعة.
مثل صناعة التعبئة والتغليفومع تحركنا نحو التخصيص، والدفعات الصغيرة، والتنوع، والتسليم السريع، يواجه نموذج الإنتاج التقليدي الذي يعتمد على القطع اليدوي ضغوطًا متزايدة على الكفاءة.
إن قيمة معدات الثني الأوتوماتيكية ليست مجرد "استبدال العمل اليدوي"، ولكن الأهم من ذلك، جعل عملية صنع القالب أكثر استقرارًا وقابلية للتحكم من خلال الملفات الرقمية، والتغذية التلقائية، ومعلمات المعالجة الموحدة.
يدمج ABM-832B1 وظائف متعددة مثل الثني، والقطع، والقطع، والجسر، والقدم المكبس، إلى جانب دقة تغذية تبلغ ± 0.03 مم ودعم ملفات DXF وDWG، مما يوفر لمصنعي القطع القالبية حل معالجة آلي أكثر إحكاما وكفاءة.
للشركاتسعيًا إلى تقليل الاعتماد على العمل اليدوي، وتحسين كفاءة صنع القوالب، ومواصلة تطوير أتمتة الإنتاج، فإن هذا النوع من معدات الثني الأوتوماتيكية متعددة الوظائف سيصبح خيارًا مهمًا لتعزيز القدرة الإنتاجية.
