في صناعة صنع القوالب، تعتبر القاعدة الفولاذية هي طليعة القالب. تحدد دقتها جودة كل صندوق أو كرتونة أو منتج تعبئة يتم قطعه. القاعدة الفولاذية التي يتم ثنيها بشكل غير دقيق حتى بجزء من المليمتر ستنتج قالبًا يفشل في القطع بشكل نظيف، مما يؤدي إلى نفايات إنتاج مكلفة. لعقود من الزمن، كان ثني قاعدة الفولاذ عملية يدوية، تتطلب من المشغلين المهرة استخدام الأدوات اليدوية والقوالب المادية. وكانت النتائج جيدة بقدر مهارة المشغل، وكان من الصعب تحقيق الاتساق. أدى إدخال آلة الثني الأوتوماتيكية إلى تغيير هذه العملية، مما أدى إلى زيادة دقة التحكم العددي بالكمبيوتر في ثني قاعدة الفولاذ.

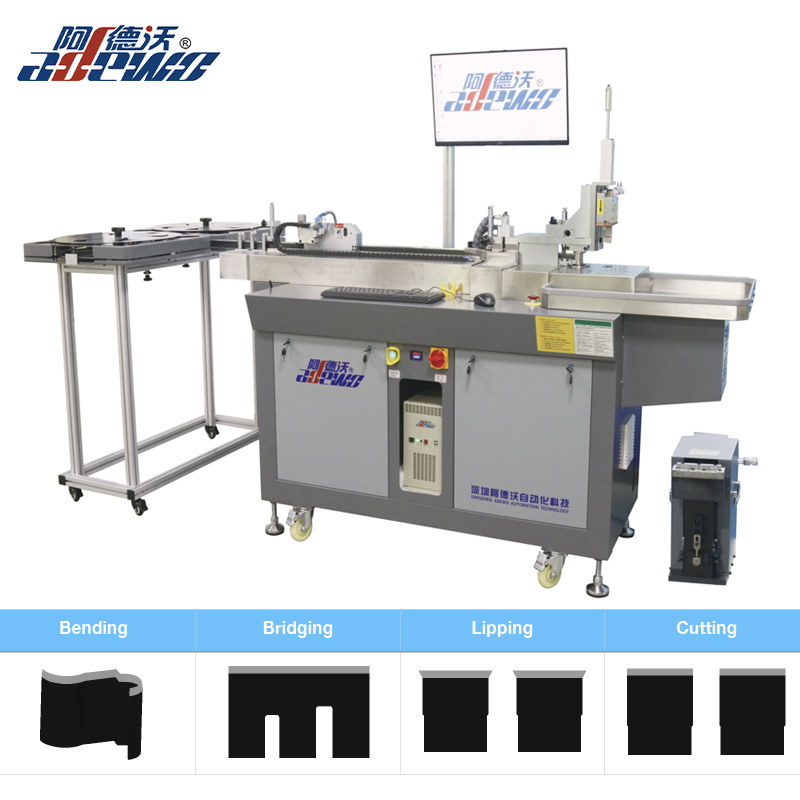

جوهر دقة آلة الثني الأوتوماتيكية يكمن في وظيفة الثني الخاصة بها. هذه الوظيفة ليست عملاً ميكانيكيًا بسيطًا؛ إنه تفاعل متطور بين المحركات المؤازرة والأدوات الدقيقة وخوارزميات التحكم في الوقت الفعلي. البندر السيارات النموذجي الأساسي، تم تصميمها بواسطة شركة Adewo Automation Equipment Co.,ltd.، لتوفير انحناءات متسقة وعالية الدقة تلبي المتطلبات الصارمة لصناعة القوالب الحديثة. توفر هذه المقالة تحليلاً فنيًا لوظيفة الانحناء، موضحة الآليات التي تتيح تشكيلًا دقيقًا لقاعدة الفولاذ. سوف نقوم بفحص نظام التحكم المؤازر، وهندسة أدوات الثني، وخوارزميات التعويض التي تأخذ في الاعتبار رجوع المواد، وإجراءات مراقبة الجودة التي تضمن دقة كل انحناء.
وظيفة الثني في آلة الثني الأوتوماتيكية هي النظام الميكانيكي والإلكتروني الذي يحول الطول المستقيم لقاعدة الفولاذ إلى حافة قطع ذات شكل دقيق. القاعدة الفولاذية عبارة عن شريط من الفولاذ المقسى ذو حافة قطع حادة من جانب وجسم مسنن أو عادي من الجانب الآخر. يتم استخدامه في صنع القالب لإنشاء مسار قطع القالب. تأخذ أداة الثني الأوتوماتيكية قاعدة مستقيمة، وتغذيها في رأس الثني، ثم تقوم بتنفيذ سلسلة من الانحناءات لإنشاء الشكل المطلوب. يجب أن تكون وظيفة الثني قادرة على إنتاج انحناءات بزوايا مختلفة (عادةً 90 درجة، ولكن أيضًا زوايا أخرى) وأنصاف أقطار، بدرجة عالية من الدقة والتكرار.
تتكون وظيفة الانحناء من عدة مكونات رئيسية. الأول هو آلية التغذية، التي تقدم القاعدة الفولاذية إلى الموضع الصحيح لكل انحناء. تستخدم آلية التغذية بكرات دقيقة أو نظام قابض لتحريك القاعدة بدقة. المكون الثاني هو رأس الانحناء، والذي يحتوي على الأدوات التي تشكل الانحناء بالفعل. يستخدم رأس الثني عادةً مزيجًا من لكمة الانحناء والقالب، أو مجموعة من البكرات، لتشويه القاعدة الفولاذية. المكون الثالث هو نظام التحكم، الذي يقوم بتنسيق إجراءات التغذية والثني بناءً على النمط المبرمج. يستخدم نظام التحكم محركات مؤازرة لتشغيل محاور التغذية والانحناء، مما يضمن أن تكون الحركات دقيقة وقابلة للتكرار.
يتم تحديد دقة وظيفة الانحناء من خلال دقة هذه المكونات وخوارزميات التحكم التي تديرها. فيشركة Adewo لمعدات التشغيل الآلي المحدودة، تم تصميم جهاز الثني التلقائي للنموذج الأساسي الخاص بنا لتحقيق دقة ثني تبلغ +/- 0.1 مم لموضع الانحناء و+/- 0.5 درجة لزاوية الانحناء. يعد هذا المستوى من الدقة ضروريًا لإنتاج القوالب التي تلبي التفاوتات الصارمة المطلوبة للتغليف عالي الجودة. يقدم الجدول التالي ملخصًا للمكونات الرئيسية لوظيفة الانحناء وأدوارها.
| عنصر | وظيفة | التأثير على الدقة |
| آلية التغذية | تقدم القاعدة الفولاذية إلى موضع الانحناء | يحدد دقة موقع الانحناء على طول القاعدة |
| رأس منحني | يشكل الانحناء في القاعدة الفولاذية | يحدد دقة زاوية الانحناء ونصف القطر |
| المحركات المؤازرة | قيادة محاور التغذية والانحناء | توفير الدقة والتكرار للحركة |
| نظام التحكم | ينسق عمليات التغذية والانحناء | يضمن استخدام التسلسل الصحيح والمعلمات |
| الأدوات | اللكمات أو البكرات التي تشكل الانحناء | يحدد جودة الانحناء وعمر الأداة |
التحكم المؤازر هو أساس دقة وظيفة الانحناء. المحرك المؤازر هو محرك مزود بجهاز تغذية مرتدة، عادةً ما يكون جهاز تشفير، يقوم بإبلاغ موضع المحرك وسرعته إلى وحدة التحكم. تقوم وحدة التحكم بمقارنة الوضع الفعلي مع الوضع المتحكم فيه وضبط مدخلات المحرك لتقليل الخطأ. يُعد التحكم في الحلقة المغلقة هذا ضروريًا لتحقيق حركة دقيقة ومتكررة. في آلة الثني الأوتوماتيكية، يتم تشغيل كل من محور التغذية ومحور الثني بواسطة محركات مؤازرة. يجب أن يقوم محور التغذية بتحريك القاعدة الفولاذية إلى الموضع الدقيق لكل انحناء. يجب أن يقوم محور الانحناء بتدوير أداة الثني إلى الزاوية المحددة. وأي خطأ في هذه المحاور سيؤدي إلى انحناء غير دقيق.
يتم تحديد دقة نظام المؤازرة من خلال عدة عوامل، بما في ذلك دقة التشفير، وصلابة النظام الميكانيكي، وجودة خوارزمية التحكم. يمكن لجهاز التشفير عالي الدقة اكتشاف تغييرات صغيرة جدًا في الموضع، مما يسمح لوحدة التحكم بإجراء تعديلات دقيقة. يضمن النظام الميكانيكي القوي نقل حركة المحرك إلى الأدوات دون رد فعل عنيف أو انثناء. تضمن خوارزمية التحكم المضبوطة جيدًا أن المحرك يستجيب بسرعة وسلاسة للأوامر، دون تجاوز أو تذبذب. في شركة Adewo Automation Equipment Co.,ltd.، يستخدم جهاز الثني التلقائي للنموذج الأساسي الخاص بنا أجهزة تشفير مطلقة عالية الدقة وبنية ميكانيكية صلبة لضمان التحكم الدقيق في المؤازرة. تم ضبط خوارزميات التحكم لدينا لتوفير استجابة سريعة ومستقرة للمتطلبات الصعبة لثني قواعد الفولاذ.
يقارن الجدول التالي أداء وظيفة الثني التي يتم التحكم فيها بواسطة محرك سيرفو مع وظيفة الثني التي يتم التحكم فيها بواسطة محرك السائر. تعد المحركات السائر خيارًا شائعًا آخر للتحكم في الحركة، لكن لها حدود في الدقة وعزم الدوران.
| المعلمة | التحكم المؤازر | التحكم في المحركات السائر |
| تعليق | حلقة مغلقة (التشفير) | حلقة مفتوحة (لا توجد تعليقات) |
| دقة الموقف | عالي (+/- 0.01 ملم نموذجيًا) | معتدل (+/- 0.05 ملم نموذجيًا) |
| التكرار | ممتاز | جيد |
| عزم الدوران بسرعة عالية | عالي | يتناقص مع السرعة |
| خطر الخطوات المفقودة | لا شيء (حلقة مغلقة) | ممكن تحت الزائد |
| يكلف | أعلى | أدنى |
يعد استخدام التحكم المؤازر في جهاز Basic Model Auto Bender الخاص بنا سببًا رئيسيًا لدقة الانحناء الفائقة. تضمن ردود الفعل ذات الحلقة المغلقة أن الماكينة تعرف دائمًا الموضع الدقيق لمحور التغذية والانحناء، ويمكنها تصحيح أي أخطاء في الوقت الفعلي. وهذا مهم بشكل خاص عند ثني القواعد الفولاذية عالية القوة، والتي تتطلب قوى أعلى ويمكن أن تتسبب في فقدان محرك السائر للخطوات. بفضل التحكم المؤازر، تحافظ الماكينة على دقتها حتى في ظل الظروف الصعبة.
تعد هندسة أدوات الثني عاملاً حاسماً آخر في تحقيق الانحناءات الدقيقة. تتكون الأدوات من مثقاب الثني وقالب الثني، أو في بعض التصميمات، مجموعة من بكرات التشكيل. يحدد شكل الأدوات وأبعادها نصف قطر وزاوية الانحناء. يجب أن تكون الأدوات مصممة لتتناسب مع خصائص القاعدة الفولاذية، بما في ذلك سمكها وصلابتها ونصف قطر الانحناء المطلوب. يمكن أن يؤدي عدم التطابق بين الأدوات والقاعدة إلى انحناءات غير دقيقة أو تشققات أو تآكل مفرط للأداة.
معلمات الأدوات الرئيسية التي تؤثر على دقة الانحناء هي نصف قطر الثقب وفتح القالب وزاوية القالب. يحدد نصف قطر الثقب نصف القطر الداخلي للانحناء. تحدد فتحة القالب كمية المادة المنحنية وخصائص الزنبرك الخلفي. تحدد زاوية القالب الزاوية النهائية للانحناء. بالنسبة للانحناء القياسي بمقدار 90 درجة، تكون زاوية القالب عادةً 90 درجة، ولكن يجب تصميم المثقاب والقالب ليأخذ في الاعتبار الارتداد الخلفي لقاعدة الفولاذ. Springback هو ميل المادة للعودة جزئيًا إلى شكلها الأصلي بعد إزالة قوة الانحناء. لتحقيق انحناء بمقدار 90 درجة، يجب أن تزيد الأدوات من ثني القاعدة إلى 92 درجة، على سبيل المثال، بحيث تعود إلى 90 درجة.
يتم تصنيع الأدوات الموجودة في جهاز Basic Model Auto Bender الخاص بنا من فولاذ الأدوات عالي الجودة ويتم طحنها بدقة لضمان الأبعاد الدقيقة. تم تصميم الأدوات أيضًا للتغيير السريع، مما يسمح للمشغل بالتبديل بين أنصاف أقطار وزوايا الانحناء المختلفة بأقل وقت توقف. مصنعنا في Adewo Automation Equipment Co.,ltd. يوفر مجموعة من خيارات الأدوات التي تناسب أنواع قواعد الفولاذ المختلفة ومتطلبات الانحناء. يلخص الجدول التالي معلمات الأدوات الرئيسية وتأثيرها على دقة الانحناء.
| معلمة الأدوات | وظيفة | التأثير على دقة الانحناء |
| لكمة الشعاع | يحدد نصف القطر الداخلي للانحناء | يؤثر بشكل مباشر على دقة نصف قطر الانحناء |
| افتتاح يموت | يحدد كمية المواد عازمة | يؤثر على الزنبرك والزاوية النهائية |
| زاوية الموت | يحدد الزاوية النهائية للانحناء | يجب أن يعوض Springback |
| مادة الأداة | يحدد عمر الأداة ومقاومة التآكل | يؤثر على الدقة على المدى الطويل |
بالإضافة إلى تصميم الأدوات، فإن محاذاة الأدوات أمر بالغ الأهمية. إذا لم تكن اللكمة والقالب متوازيين تمامًا، فسيتم انحراف الانحناء، وقد تلتوي القاعدة. يستخدم نموذجنا الأساسي Auto Bender أدلة دقيقة وإطارًا صلبًا لضمان بقاء الأدوات محاذية أثناء التشغيل. ويتم فحص هذه المحاذاة وصيانتها كجزء من إجراءات الصيانة الروتينية لدينا.
Springback هو عدو الانحناء الدقيق. عندما يتم ثني القاعدة الفولاذية، تخضع المادة لتشوه بلاستيكي ومرن. يكون التشوه البلاستيكي دائمًا، ولكن يتم استعادة التشوه المرن عند إزالة قوة الانحناء. يؤدي هذا الاسترداد إلى عودة القاعدة إلى الوراء، مما يؤدي إلى زاوية انحناء أقل من الزاوية التي تم ثنيها عليها. تعتمد كمية الزنبرك الخلفي على خصائص المادة وسمكها ونصف قطر الانحناء. إذا لم يتم تعويض الزنبرك الخلفي، فإن زاوية الانحناء النهائية ستكون غير دقيقة.
لتحقيق انحناءات دقيقة، يجب أن تقوم أداة الثني التلقائي بثني القاعدة بشكل زائد للتعويض عن الارتداد الربيعي. يتم تحديد مقدار الانحناء الزائد من خلال خوارزمية تعويض الزنبرك. تعتمد هذه الخوارزمية على الخصائص المادية للقاعدة وهندسة الانحناء. تحسب الخوارزمية زاوية الانحناء الزائدة المطلوبة وتصدر أوامر لمحور الانحناء للانتقال إلى تلك الزاوية. عندما يتم تحرير قوة الانحناء، تعود القاعدة إلى الزاوية المطلوبة. تعد دقة خوارزمية التعويض أمرًا بالغ الأهمية للدقة الشاملة لوظيفة الانحناء.
في شركة Adewo Automation Equipment Co.,ltd.، يستخدم نموذجنا الأساسي Auto Bender خوارزمية تعويض زنبركية متطورة تعتمد على اختبارات مكثفة لأنواع مختلفة من قواعد الفولاذ. تأخذ الخوارزمية في الاعتبار سمك القاعدة وصلابتها ونصف قطر الانحناء المطلوب. يقوم المشغل ببساطة بإدخال زاوية الانحناء ونصف القطر المطلوبين، وتقوم الآلة تلقائيًا بحساب الانحناء الزائد المطلوب. يقدم الجدول التالي مثالاً لتعويض الزنبرك الخلفي لسماكات القاعدة الفولاذية المختلفة.
| سمك القاعدة (مم) | زاوية الانحناء المطلوبة | زاوية الانحناء الزائد (نموذجية) | تعويض سبرينجباك |
| 0.71 ملم | 90 درجة | 92.5 درجة | 2.5 درجة |
| 1.05 ملم | 90 درجة | 93.5 درجة | 3.5 درجة |
| 1.42 ملم | 90 درجة | 95.0 درجة | 5.0 درجة |
| 2.00 ملم | 90 درجة | 97.0 درجة | 7.0 درجة |
تعد خوارزمية تعويض الزنبرك ميزة أساسية في برنامج Basic Model Auto Bender الخاص بنا. فهو يسمح للآلة بإنتاج انحناءات دقيقة دون الحاجة إلى تعديلات يدوية للتجربة والخطأ. وهذا لا يؤدي إلى تحسين الدقة فحسب، بل يزيد أيضًا من الإنتاجية عن طريق تقليل وقت الإعداد وهدر المواد.
يعد تحقيق الانحناءات الدقيقة أمرًا واحدًا؛ الحفاظ على هذه الدقة مع مرور الوقت هو شيء آخر. وظيفة الثني لآلة الثني الأوتوماتيكية تكون عرضة للتآكل، الانجراف الحراري، وعوامل أخرى يمكن أن تؤدي إلى انخفاض أدائها. لضمان استمرار الآلة في إنتاج انحناءات دقيقة، من الضروري أن يكون لديك برنامج للتحقق والصيانة. يجب أن يتضمن هذا البرنامج معايرة منتظمة وفحص الأدوات والتحقق من دقة الماكينة باستخدام قطع الاختبار.
تتضمن عملية التحقق عادةً ثني قاعدة الاختبار إلى نمط معروف ثم قياس الشكل الناتج. تتم مقارنة القياسات مع الأبعاد المبرمجة. إذا تجاوزت الانحرافات التسامح المقبول، يتم ضبط الجهاز أو إعادة معايرته. يجب أن يتضمن نمط الاختبار مجموعة متنوعة من زوايا الانحناء وأنصاف الأقطار لضمان دقة الماكينة عبر نطاقها الكامل. وينبغي إجراء الاختبار على فترات زمنية منتظمة، مثل بداية كل نوبة عمل أو بعد تغيير الأدوات.
في شركة Adewo Automation Equipment Co.,ltd.، نوصي بجدول التحقق والصيانة التالي لجهاز Bender Auto Model النموذجي الخاص بنا:
يقدم الجدول التالي ملخصًا لمهام التحقق والصيانة لوظيفة الثني.
| مهمة | تكرار | غاية |
| الفحص البصري للأدوات | يوميًا | كشف التآكل أو الضرر |
| اختبار نمط الانحناء | أسبوعي | التحقق من دقة الآلة |
| تشحيم الأجزاء المتحركة | أسبوعي | تقليل التآكل وضمان الحركة السلسة |
| فحص المحركات المؤازرة | شهريا | ضمان التشغيل السليم والكشف عن التآكل |
| معايرة كاملة | سنويا | إعادة الجهاز إلى مواصفات المصنع |
من خلال اتباع برنامج التحقق والصيانة المنظم، يمكن لمستخدمي جهاز Basic Model Auto Bender الخاص بنا التأكد من أن أجهزتهم تستمر في إنتاج الانحناءات الدقيقة لسنوات عديدة. يوفر مصنعنا تدريبًا ودعمًا شاملين لمساعدة عملائنا على تنفيذ هذه الإجراءات.
السؤال 1: ما هي دقة الانحناء النموذجية لجهاز الثني التلقائي للنموذج الأساسي؟
الإجابة: دقة الانحناء النموذجية لجهاز الثني التلقائي للنموذج الأساسي الخاص بنا هي +/- 0.1 مم لموضع الانحناء و+/- 0.5 درجة لزاوية الانحناء. هذا المستوى من الدقة مناسب لغالبية تطبيقات صنع القوالب الفولاذية. بالنسبة للتطبيقات التي تتطلب دقة أعلى، فإننا نقدم نماذج متقدمة مزودة بأجهزة تشفير عالية الدقة وخوارزميات تعويض أكثر تطورًا.
السؤال 2: هل يمكن لآلة الثني الأوتوماتيكية ثني القاعدة الفولاذية بسماكات مختلفة؟
الإجابة: نعم، يمكن لجهاز الثني التلقائي للنموذج الأساسي ثني القاعدة الفولاذية بسماكات مختلفة. يشتمل نظام التحكم في الماكينة على قاعدة بيانات لمعلمات الثني لأنواع القواعد والسماكات المختلفة. يقوم المشغل ببساطة باختيار نوع القاعدة وسمكها، وتقوم الآلة تلقائيًا بضبط معلمات الانحناء، بما في ذلك تعويض الزنبرك الخلفي. وهذا يجعل الآلة متعددة الاستخدامات وسهلة الاستخدام.
السؤال 3: كيف تتعامل آلة الثني الأوتوماتيكية مع أنصاف أقطار الانحناء المختلفة؟
الإجابة: يمكن لآلة الثني الأوتوماتيكية التعامل مع أنصاف أقطار الانحناء المختلفة باستخدام مجموعات أدوات مختلفة. يتم تغيير المثقاب والقالب ليتناسب مع نصف قطر الانحناء المطلوب. تم برمجة نظام التحكم في الماكينة باستخدام هندسة الأدوات، لذلك يقوم تلقائيًا بضبط معلمات الانحناء لتحقيق نصف القطر الصحيح. عادةً ما تكون تغييرات الأدوات سريعة وسهلة، مما يسمح للمشغل بالتبديل بين أنصاف أقطار مختلفة بأقل وقت توقف.
السؤال 4: ما هي أقصى زاوية انحناء يمكن لآلة الثني الأوتوماتيكية تحقيقها؟
الإجابة: تعتمد زاوية الانحناء القصوى على الأدوات وتصميم الماكينة. بالنسبة للإعداد القياسي، يمكن للآلة تحقيق انحناءات تصل إلى 90 درجة. بالنسبة للتطبيقات الخاصة، يمكن توفير أدوات مخصصة لتحقيق زوايا أخرى، بما في ذلك الانحناءات الحادة والمنفرجة. مصنعنا في Adewo Automation Equipment Co.,ltd. يمكن أن توفر أدوات مخصصة لتلبية متطلبات محددة.
السؤال 5: كيف تتأكد ماكينة الثني التلقائي من أن الانحناءات في الموضع الصحيح على طول القاعدة؟
الإجابة: يستخدم جهاز الثني الآلي آلية تغذية دقيقة لدفع القاعدة الفولاذية إلى الموضع الصحيح لكل ثني. يتم تشغيل آلية التغذية بواسطة محرك سيرفو ويتم التحكم فيها بواسطة نظام CNC الخاص بالماكينة. تتم برمجة موضع التغذية لكل انحناء، ويضمن التحكم المؤازر ذو الحلقة المغلقة وضع القاعدة بدقة. تستخدم الآلة أيضًا نظام استشعار لاكتشاف الحافة الأمامية للمسطرة والتحقق من موضع التغذية.
إن وظيفة الثني لآلة الثني الأوتوماتيكية هي نظام متطور يجمع بين الميكانيكا الدقيقة والتحكم المؤازر المتقدم والبرمجيات الذكية لتشكيل قاعدة الفولاذ بدقة. يتم تحديد دقة وظيفة الانحناء من خلال دقة محاور التغذية والانحناء، وهندسة الأدوات، وفعالية خوارزمية تعويض الزنبرك، ودقة برنامج التحقق والصيانة. النموذج الأساسي لثني السيارات من Adewo Automation Equipment Co.,ltd. تم تصميمه لتوفير أعلى مستويات الدقة والتكرار، مما يتيح لصانعي القوالب إنتاج قوالب عالية الجودة بثقة.
إذا كنت تتطلع إلى تحسين دقة وكفاءة عمليات صنع قوالب القاعدة الفولاذية لديك، فنحن ندعوك لمعرفة المزيد عن جهاز الثني التلقائي للنموذج الأساسي الخاص بنا. فريق الخبراء لدينا متاح لمناقشة متطلباتك المحددة وإظهار كيف يمكن لآلتنا أن تلبي احتياجاتك.
اتصل بشركة Adewo Automation Equipment Co.,ltd. اليوملمعرفة المزيد حول جهاز الثني التلقائي للنموذج الأساسي الخاص بنا وكيف يمكنه تحسين دقة صنع القالب لديك.
