مع تزايد الطلب على المعالجة الدقيقة في مجالات مثل طباعة التغليف، وتغليف الأدوية، والمنتجات الإلكترونية، وعلب الهدايا المتطورة، يتطور تصنيع القطع القالبي نحو الدقة العالية والعمليات المتعددة والأتمتة. بالنسبة لقوالب الساندويتش، والقوالب الإلكترونية الدقيقة، وقوالب التغليف المتطورة، فإن طرق الثني والقطع اليدوية التقليدية لها قيود معينة من حيث كفاءة المعالجة، واتساق الأبعاد، والقدرة على التكيف مع العمليات المعقدة.
لتلبية متطلبات تصنيع القطع القالبي عالي الدقة، فإن آلة الثني الأوتوماتيكية متعددة الوظائف ABM-832C2 تدمج عمليات الثني والقطع والشفاه والقطع بالقالب والجسور. بالإضافة إلى التقطيع متعدد المواصفات، وتغيير القواعد التلقائي، ونظام التغذية عالي الدقة، فإنه يوفر حلاً آليًا أكثر استقرارًا وفعالية لتصنيع الآلات المعقدة للقطع القالبي.
1. مواصفات التقطيع المتعددة، مناسبة للقطع الدقيق بالقالب.
يدعم ABM-832C2 من 1 إلى 4 تكوينات مختلفة للخدش، مع حد أدنى لحجم النقطة يبلغ 0.2 مم. يمكن ضبط عرض وعمق النك عبر البرنامج. يمكن تحديد مواصفات التقطيع بمرونة لهياكل القوالب المختلفة لتلبية متطلبات الدقة والاتساق للتغليف الدقيق وهياكل القوالب المعقدة.

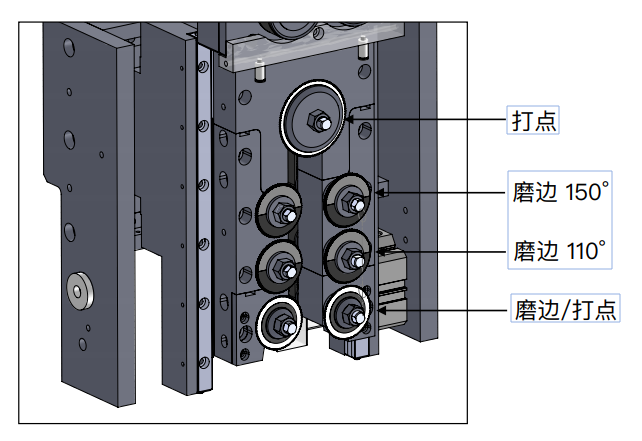

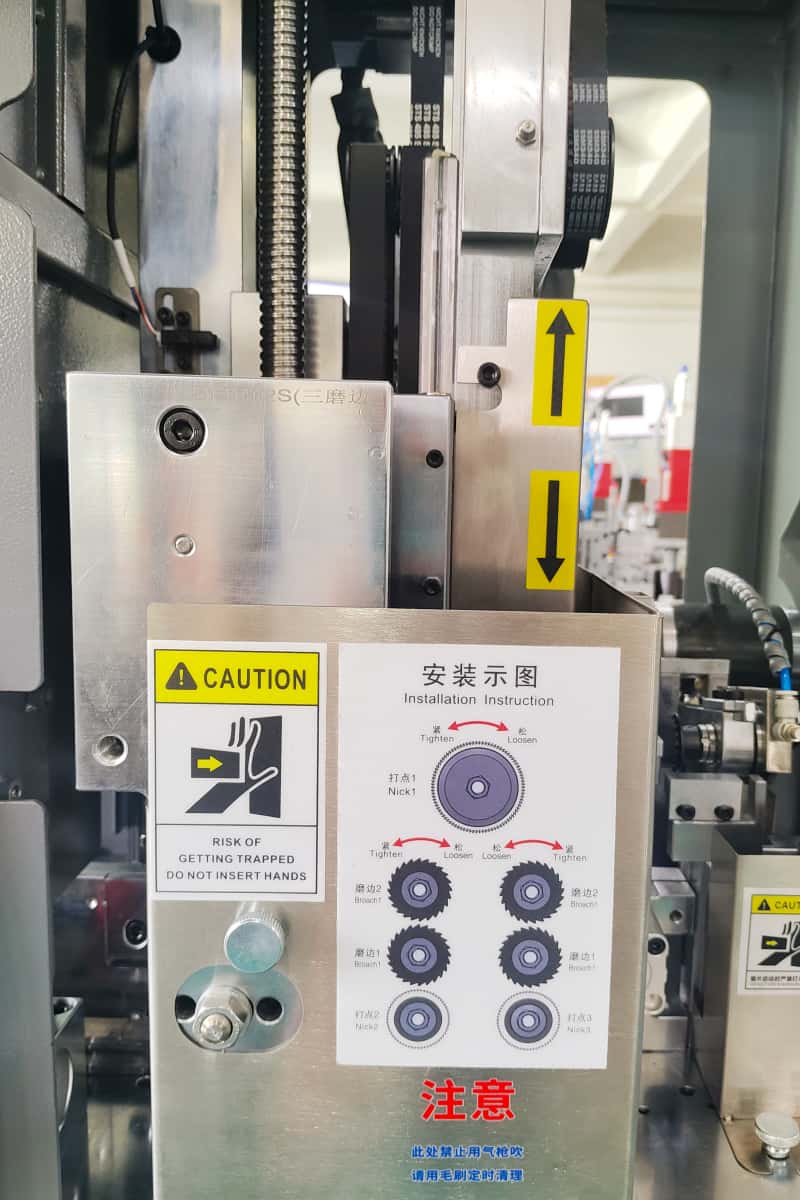

2. طحن مجموعات مزدوجة/ثلاثية لتحسين القدرة على التكيف في المعالجة
يمكن تكوين المعدات بمجموعتين أو ثلاث مجموعات من أنظمة التثقيب، مدمجة مع أدوات التثقيب متعددة الوظائف، ويمكن تهيئتها للمعالجة وفقًا لمواد القطع المختلفة وعمليات القطع بالقالب. يتم دمج الوظائف مثل الثني، والخدش، والتطرق، والقطع بالقالب، والجسر، والقطع المسطح، مما يقلل من تغييرات العملية بين الأجهزة المتعددة ويحسن كفاءة المعالجة بشكل عام.

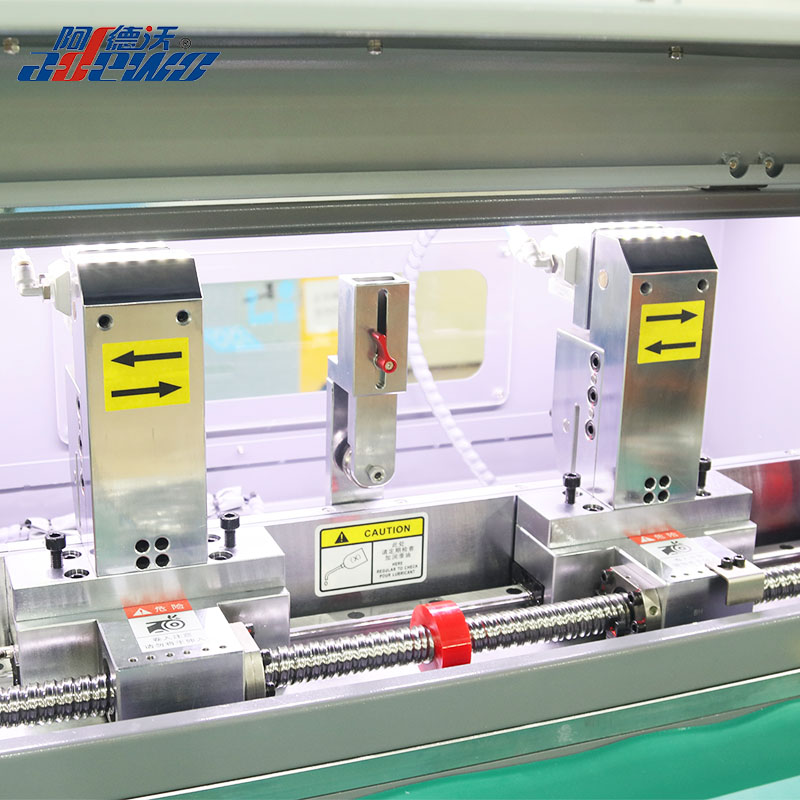

3. كاسيت القاعدة الأوتوماتيكي (6 ملفات)
يمكن تجهيز ABM-832C2 بقاعدة تحكم أوتوماتيكية، مما يدعم التكوين المركزي لقواعد المعالجة المختلفة.
تستدعي الآلة تلقائيًا قواعد القطع المقابلة وفقًا لبرنامج المعالجة، مما يقلل من عمليات تغيير القواعد اليدوية. إنها مناسبة بشكل خاص لإنتاج القالب المستمر متعدد العمليات ويمكنها تحسين مستوى التشغيل الآلي للمعدات.

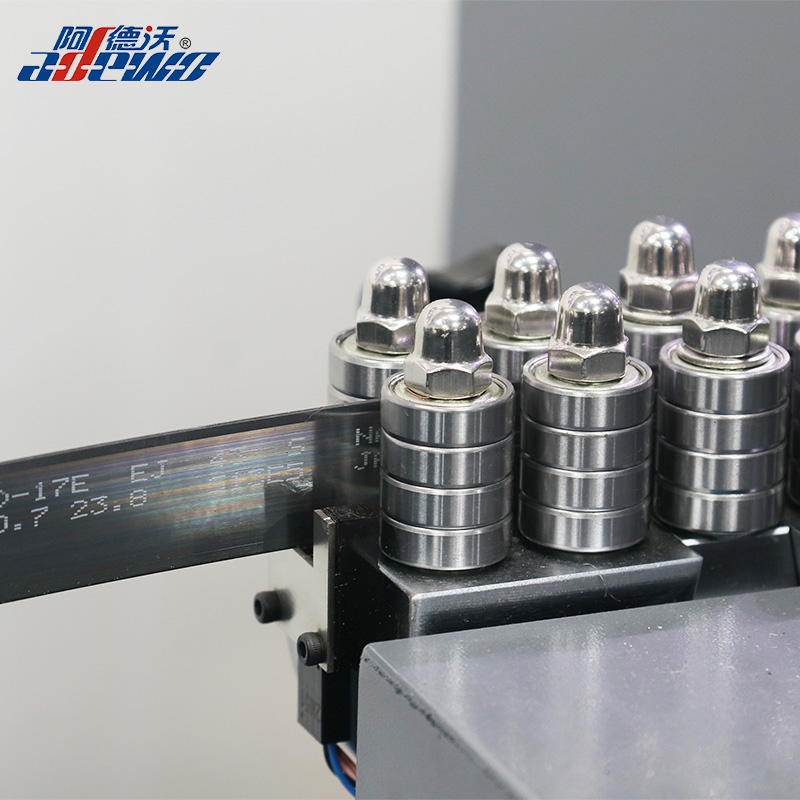

4.دقة التغذية ±0.03 مم، تلبي متطلبات الآلات عالية الدقة.
تعتمد المعدات هيكل تغذية أوتوماتيكي بدقة تغذية تبلغ ±0.03 مم. الحد الأدنى لبعد الانحناء في الأمام هو 1.5 مم، والحد الأدنى لبعد الانحناء في الخلف هو 1.0 مم. إنها تدعم ارتفاعات الشفرة من 8 إلى 32 مم وسمك مادة الشفرة 0.45، 0.53، 0.71، و1.05 مم، وهي متوافقة مع تنسيقات ملفات DXF وDWG، مما يسمح بالتكامل المباشر مع عمليات التصميم والإنتاج للقطع الرقمي. إنها مناسبة لمختلف تطبيقات القطع بالقالب المتطورة.
5. التطبيقات:

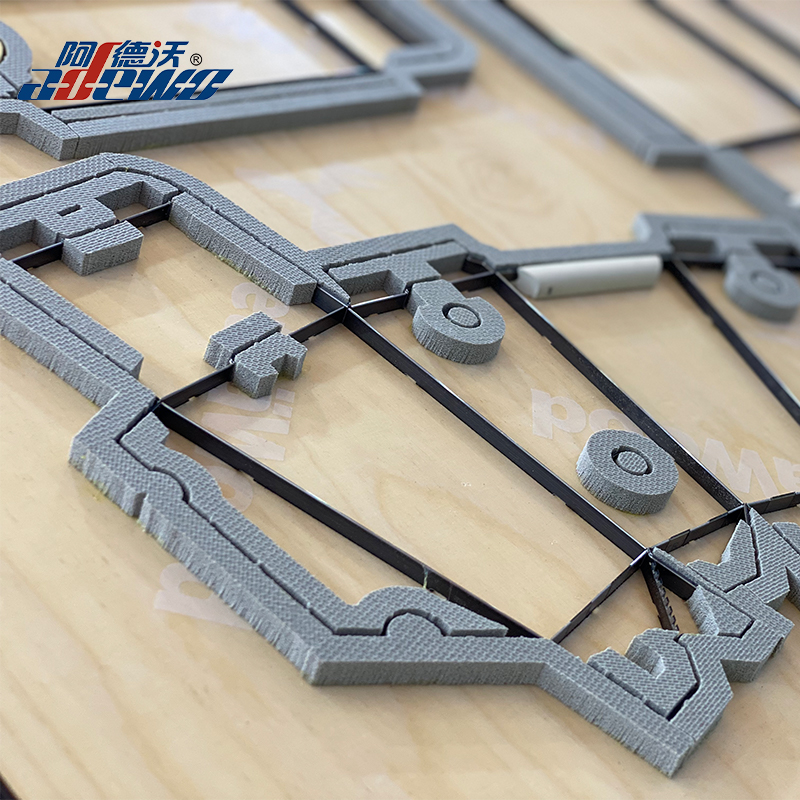

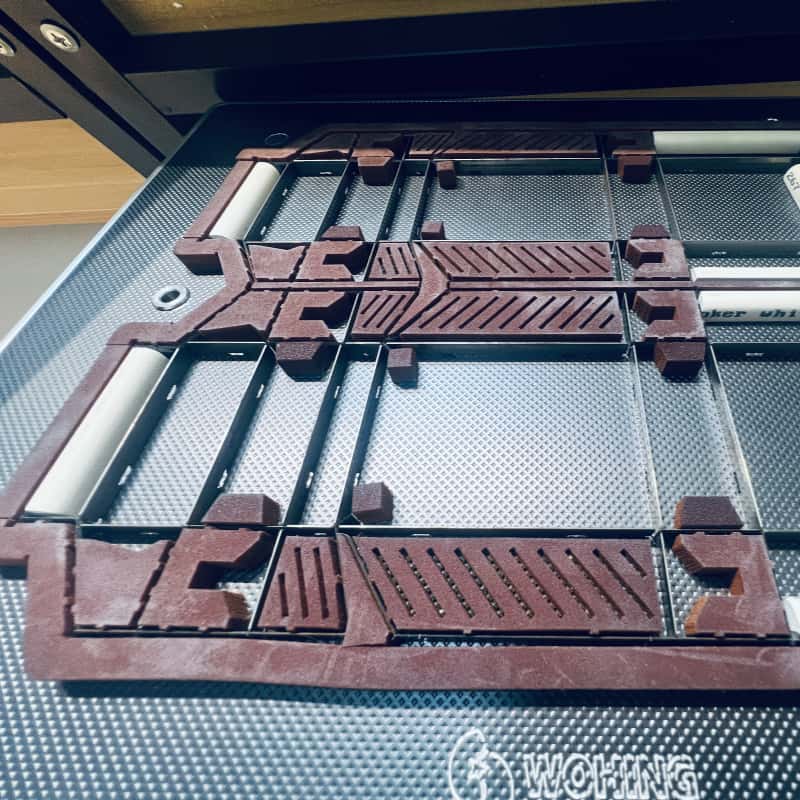

بفضل وضع العلامات المتعددة المواصفات، والطرح متعدد المجموعات، وإمكانات تغيير القواعد التلقائية، يعد ABM-832C2 مناسبًا في المقام الأول لتطبيقات القطع القالبي التي تتطلب دقة عالية والتحكم في العمليات، بما في ذلك:
قوالب الساندويتش، مجموعة الصيدليات، قوالب قطع الصناديق الورقية الفاخرة الراقية، قوالب قطع الإلكترونيات عالية الدقة، قوالب تغليف السجائر وأوراق التبغ
بالإضافة إلى جميع الأنواع القياسية:
قوالب قطع الورق/الكرتون، قوالب الحشية والختم، قوالب التشكيل الحراري، قوالب الكرتون القابلة للطي، قوالب الملصقات، القوالب المموجة، قوالب الألغاز
بالنسبة لهياكل المنتجات المختلفة، يمكن تعديل معلمات المعالجة من خلال البرنامج لتحقيق معالجة أكثر مرونة للقطع بالقالب.
6. المعلمات التقنية الأساسية
معلمات المشروع
سمك القاعدة المدعومة: 0.45 / 0.53 / 0.71 / 1.05 ملم
ارتفاع القاعدة المدعومة: 8-32 ملم
الحد الأدنى لحجم الانحناء في الأمام: 1.5 ملم
الحد الأدنى لحجم الانحناء في الخلف: 1.0 ملم
دقة التغذية: ± 0.03 مم
التسطيح الانحناء: 0.2 مم
خيارات حجم التقطيع: مفرد/مزدوج/ثلاثة/أربعة
الحد الأدنى لعمق النك: 0.2 مم
تكوين التطرق: مجموعة مزدوجة/ثلاث مجموعات
كاسيت القاعدة الأوتوماتيكية مع 6 ملفات
تنسيقات الملفات المدعومة: DXF، DWG
الطاقة الإجمالية: 3KW
أبعاد المعدات: 2850 × 800 × 1600 مم
وزن المعدات 540 كجم
7. تعزيز تطوير معالجة القطع نحو الدقة العالية والأتمتة.
بالنسبة للتغليف المتطور والتصنيع الدقيق للقطع بالقالب، فإن المعدات لا تحتاج فقط إلى دقة ثني مستقرة، ولكنها تحتاج أيضًا إلى مراعاة التكامل متعدد العمليات وتغيير القواعد السريع ومرونة المعالجة.
يدمج ABM-832C2 عمليات قطع القالب المتعددة في جهاز واحد من خلال التثقيب المتعدد، وتنقيط المواصفات 1–4، وعلبة القاعدة الأوتوماتيكية ذات 6 ملفات، والتغذية عالية الدقة ±0.03 مم. إنها توفر دعمًا آليًا للمعالجة لإنتاج قوالب القطع الدقيقة لقطع الساندويتشات وتغليف الأدوية وصناديق الهدايا المتميزة والتعبئة الإلكترونية وتغليف السجائر.
من خلال الترقية من آلة قالب الثني الفردية إلى آلة أوتوماتيكية متعددة العمليات وعالية الدقة، تعمل ABM-832C2 على توسيع نطاق تطبيق معدات قالب الثني الأوتوماتيكية في مجال تصنيع القوالب المتطورة.
